نحوه فعال سازی مانیتورینگ HAProxy در HAProxy Ingress Controller

مقدمه

در معماری‌های مبتنی بر  Kubernetes، کنترلرهای Ingress نقش کلیدی در مدیریت ترافیک ورودی به سرویس‌ها ایفا می‌کنند. یکی از گزینه‌های قدرتمند و محبوب در این حوزه،  HAProxy Ingress Controller است که با قابلیت‌های بالا در مدیریت ترافیک و پشتیبانی از ویژگی‌های پیشرفته، انتخاب مناسبی برای سناریوهای عملیاتی و پروژه های بزرگ محسوب می‌شود.

برای اطمینان از عملکرد بهینه و شناسایی مشکلات احتمالی، مانیتورینگ دقیق و دائمی این کنترلر ضروری است. خوشبختانه  HAProxy Ingress  امکان ارائه‌ی متریک‌های استاندارد را فراهم کرده است که می‌توان با ابزارهای مانیتورینگ مانند سامانه جامع مانیتورینگ معین و یا  ابزار های دیگری مانند پرومتئوس و گرافانا نیز آن‌ها را جمع‌آوری، ذخیره و مصورسازی کرد.

در این مقاله، به صورت گام‌به‌گام نحوه‌ی فعال‌سازی، پیکربندی و دسترسی به Stats جهت مانیتورینگ HAProxy Ingress Controller  را در حالتی که از پیش روی سرور نصب شده باشد و همچنین در هنگام نصب بررسی خواهیم کرد.

پیش نیازها

• دسترسی به یک کلاستر Kubernetes (ترجیحا ورژن بالاتر از 1.24)
• اطمینان از نصب بودن Helm
• اطمینان از نصب بودن kubectl

نکته :سعی کنید از نسخه های جدید Kubernetes و helm استفاده کنید.

نکته مهم :به دلیل تغییرات بسیار زیاد در نسخه های مختلف سعی کنید از نسخه های جدیدتر haproxy استفاده کنید.

نصب HAProxy Ingress Controller با فعال سازی Stats جهت مانیتورینگ

برای نصب HAProxy Ingress Controller از دو روش رایج استفاده می شود:

1. نصب با استفاده از پکیج منیجر Helm
2. نصب با استفاده از فایل yaml manifest

در روش اول یعنی نصب با استفاده از Helm به صورت زیر عمل می کنیم:

ابتدا haproxy-ingress را به ریپازیتوری helm اضافه و آپدیت می کنیم.

helm repo add haproxy-ingress https://haproxy-ingress.github.io/charts
helm repo update

خروجی به شکل زیر می باشد

در ادامه haproxy-ingress را با رعایت نکات و سوییچ های زیر نصب می کنیم تا stats نیز فعال و پورت آن به درستی expose شود.

این فرآیند نصب برای سرویس های از نوع LoadBalancer  برنامه ریزی شده است.

helm install haproxy-ingress haproxy-ingress/haproxy-ingress \
--create-namespace --namespace ingress \
--set controller.service.type=LoadBalancer \
--set controller.stats.enabled=true \
--set controller.stats.service.type=LoadBalancer

نکته:دقت نمایید که دستور بالا برای خوانایی بهتر در چندین خط نوشته شده است و باید به صورت یکجا اجرا شود.

در صورت نیاز به فعال سازی بر روی نوع سرویس NodePort باید فرآیند نصب را به صورت زیر اجرا کرد

helm install haproxy-ingress haproxy-ingress/haproxy-ingress \
  --create-namespace --namespace ingress \
  --set controller.service.type=NodePort \
  --set controller.service.nodePorts.http=30080
  --set controller.service.nodePorts.https=30443 \
  --set controller.stats.enabled=true \
--set controller.stats.service.type=LoadBalancer

برای بررسی و اطمینان از صحت نصب میتوان از دستور زیر استفاده کرد.

kubectl get svc -n ingress

طبق تصویر stats به صورت یک svc  مجزا و از طریق پورت 1936 فعال و قابل دسترس است.

در روش دوم یعنی نصب با استفاده از فایل yaml manifest به صورت زیر عمل می کنیم:

ابتدا با دستور زیر اقدام به دریافت فایلyaml manifest از سایت رسمی می کنیم:

git clone https://github.com/haproxytech/kubernetes-ingress.git

سپس به مسیر زیر رفته و فایل haproxy-ingress.yaml را ویرایش می کنیم

cd kubernetes-ingress/deploy
vim haproxy-ingress.yaml

در این  مرحله به بخش deploy از فایل haproxy-ingress.yaml مراجعه کرده و argu را از بخش containers پیدا می کنیم  سپس مقادیر زیر را به آن اضافه میکنیم تا از فعال سازی Stats اطمینان حاصل کنیم

  - --stats

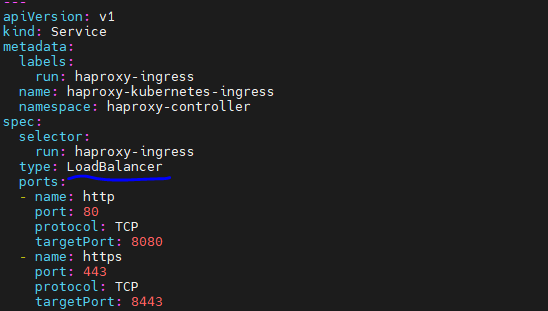

به صورت پیشفرض نصب با نوع سرویس NodePort انجام می شود برای تغییر به نوع سرویس LoadBalancer نیاز است که نوع سرویس را در فایل haproxy-ingress.yaml و از قسمتService  به شکل زیر تغییر دهیم :

type: LoadBalancer

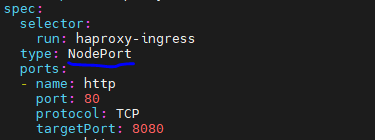

شکل پیشفرض service به صورت زیر میباشد که سرویس را از نوع NodePort  راه اندازی می کند.

type: NodePort

در انتها با دستور زیر فایل haproxy-ingress.yaml را اجرا می کنیم.

Kubectl apply -f  haproxy-ingress.yaml

برای بررسی و اطمینان از صحت نصب میتوان از دستور زیر استفاده کرد

kubectl get svc -A | grep haproxy

توجه شود که در haproxy ingress با نسخه های قبل از سال 2022 احتمال وجود تغییرات وجود دارد و برای فعال سازی Stats نیاز باشد پورتی به غیر از 1024 استفاده کرد.

بررسی فعال بودن Stats در HAProxy Ingress و بازبینی پورت های expose شده

اگر HAProxy ingress قبلا بر روی سرور نصب شده بود و قصد بررسی فعال بودن Stats را داریم با اجرای دستور زیر میتوان Service های  HAProxy  و پورت های expose شده را در صورت وجود شناسایی کرد

kubectl get svc -A | grep -i haproxy

 خروجی به شکل زیر می باشد

در این قسمت با بررسی پورت های expose شده در صورت وجود پورت 1024 می توان از وجود Stats مطلع شد  که مطابق شکل فوق Stats فعال نیست و فقط پورت 443 و 80 expose شده است
نکته:در صورت تمایل به بررسی دقیق تر و یا اطلاع از پورت های custom میتوان svc مورد نظر را با دستور describe بررسی کرد.

فعال سازی Stats در HAProxy Ingress نصب شده

درصورت نیاز به فعال سازی Stats و expose کردن پورت مورد نیاز در haproxy ingress  نصب شده دو حالت وجود دارد:

1-     حالت haproxy ingress نصب شده توسط helm

2-     حالت haproxy ingress نصب شده توسط yaml manifest

در حالت اول یعنی نصب شده توسط Helm لازم است با دستور upgrade  اقدام به فعال سازی Stats کنیم به این منظور ابتدا نام heml نصب شده را شناسایی می کنیم

helm list -A | grep -i haproxy

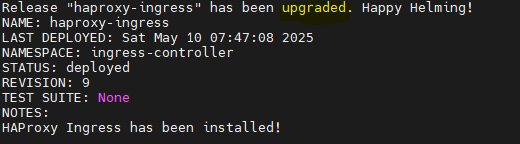

 سپس با دستور زیر helm نصب شده را upgrade و Stats را بر روی آن فعال می کنیم

helm upgrade haproxy-ingress haproxy-ingress/haproxy-ingress \
   --namespace ingress-controller \
   --set controller.stats.enabled=true \
   --set controller.stats.service.type=LoadBalancer

با اعمال این upgrade یک سرویس جدید با پورت 1936 ایجاد می شود که نوع سرویس نیز LoadBalancer می باشد.

برای مشاهده نتیجه میتوان از دستور زیر استفاده کرد:

kubectl get svc -A | grep -i haproxy

در انتها با دستور زیر میتوان از کارکرد صحیح Stats اطمینان حاصل کرد.

curl <svc-ip>:1936/stats

در حالت دوم یعنی نصب توسط yaml manifest نیاز است که دو بخش مهم یعنی deployment و service را که مربوط به HAProxy ingress است ویرایش کنیم

پس به صورت زیر عمل کرده و deployment  مربوط به  haproxy ingress را شناسایی کرده و قسمت های args و ports را تغییر می دهیم.

kubectl get deployment -A | grep ingress

سپس با دستور زیر اقدام به ویرایش deployment مورد نظر می کنیم.

kubectl edit <deployment> -n <namespace>

طبق تصویر بالا مقادیر مورد نظر که در ادامه ذکر می شوند را به قسمت args از containers اضافه می کنیم.

- --stats
- --stats-port=1024

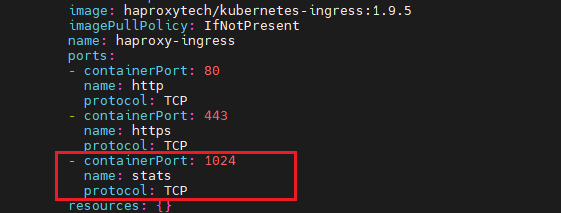

و در بخش پایین تر در قسمت ports باید پورت 1024 را با مقادیر زیر طبق تصویر اضافه کنیم.

- containerPort: 1024
  name:stats
  protocol: TCP

سپس فایل را ذخیره و deployment را با دستور زیر ریستارت می کنیم.

kubectl rollout restart deployment <deploymeny> -n <namespace>

در مرحله بعد فایل Service مربوط به haproxy ingress را شناسایی و ویرایش  می کنیم.

Kubectl get svc -A | grep haproxy

سپس با دستور زیر اقدام به ویرایش می کنیم.

kubectl edit svc <svc> -n <namespace>

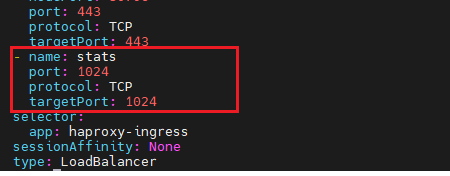

و مقادیر زیر را طبق تصویر اضافه می کنیم.

- name: stats
  port: 1024
  protocol: TCP
  targetPort: 1024

جهت تست عملکرد پس از ایجاد تغییرات ابتدا Service  مورد نظر را بررسی میکنیم و از expose شدن پورت 1024  اطمینان حاصل می کنیم.

kubectl get svc -A | grep haproxy

سپس با دستور زیر میتوانیم صحت عملکرد سرویس را بررسی کنیم.

Curl <haproxy svc ip>:1024/metrics
